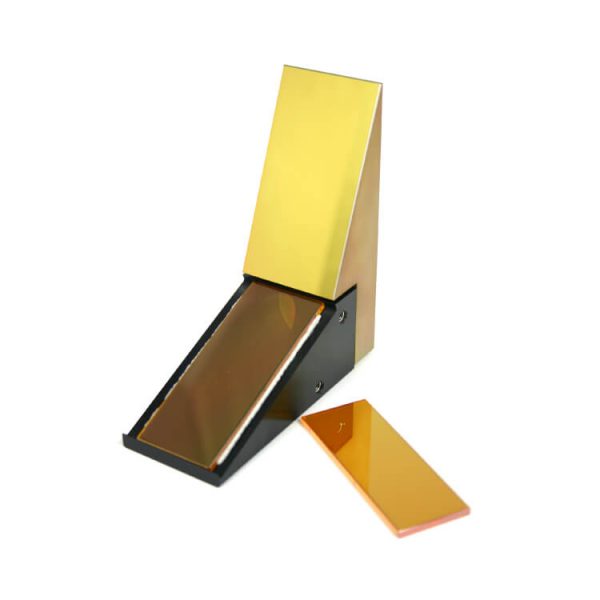

Polaryzatory cienkowarstwowe TFP

Polaryzatory cienkowarstwowe (TFP) mogą rozdzielić wiązkę lasera na dwie części o prostopadłych polaryzacjach. TFP może też działać na odwrót – łącząc dwie wiązki o prostopadłych polaryzacjach.

TFP składa się z powlekanej płytki, która jest ustawiona pod kątem Brewstera w odniesieniu do wiązki przychodzącej. Cienka powłoka wzmacnia refleksyjność wiązek o polaryzacji s, jednocześnie zapewniając wysoką przepuszczalność dla polaryzacji p.

Poniżej przedstawiono schemat rozdzielania niespolaryzowanej wiązki wejściowej na składniki o polaryzacji s i p.



Schemat rozdzielania – standardowy TFP odbija wiązkę o polaryzacji s pod kątem Brewstera;

dla zastosowań, które wymagają separacji pod kątem 90° pomiędzy wiązkami o polaryzacji s i p można dodać opcjonalne obrotowe zwierciadło.

II-VI oferuje TPP w wersji ZnSe i Ge.

II-VI może przygotować powłoki TFP do fal innych niż 10,6 μm i projekty dla innych materiałów tak, aby sprostać wymaganiom.

Polaryzatory cienkowarstwowe TFP
