Przepuszczalne integratory wiązki

Przepuszczalne integratory wiązki są używane w zastosowaniach laserowych wymagających stosunkowo dużej intensywności płaskiego frontu falowego.

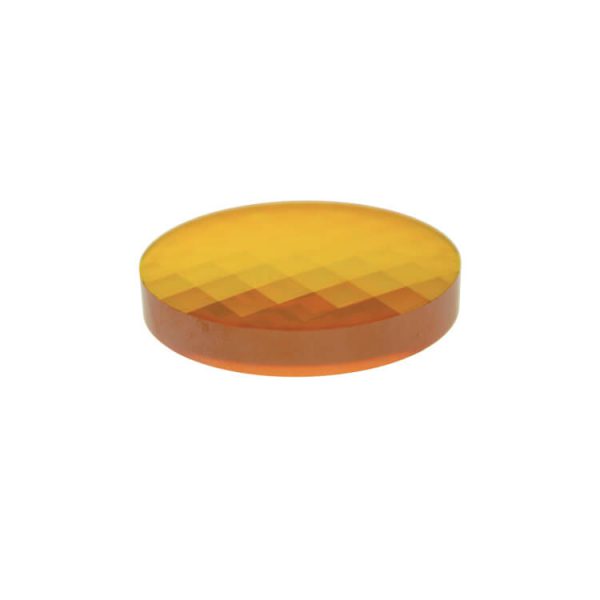

Integratory fasetkowe skupiają wiązkę o dużej mocy w promień o względnie płaskim froncie falowym w rozmiarze i kształcie odpowiadającym rozmiarowi i kształtowi indywidualnych fasetek. Tradycyjnie wytwarzanie przepuszczalnych integratorów fasetkowych było niezwykle trudne. Obecnie te fasetkowe soczewki integratora są wytwarzane przy użyciu bardziej zaawansowanych technik obróbki diamentowej. Pomimo że głównym materiałem podłoża dla fasetkowych soczewek integratora jest ZnSe, istnieje możliwość produkcji tego podłoża z Ge lub innego materiału pozwalającego na obróbkę diamentową.

Soczewki fasetkowe są dobrą alternatywą zwierciadła fasetkowego. Fasetki układa się na zwierciadle w niemal dowolnym kształcie. Istnieją pewne ograniczenia rozmiarów, w jakich można wytwarzać fasetki, ale typowy rozmiar fasetek pomiędzy 2 i 8 mm z łatwością może zostać użyty na pustych zwierciadłach o średnicy do 100 mm.

  Cechy:

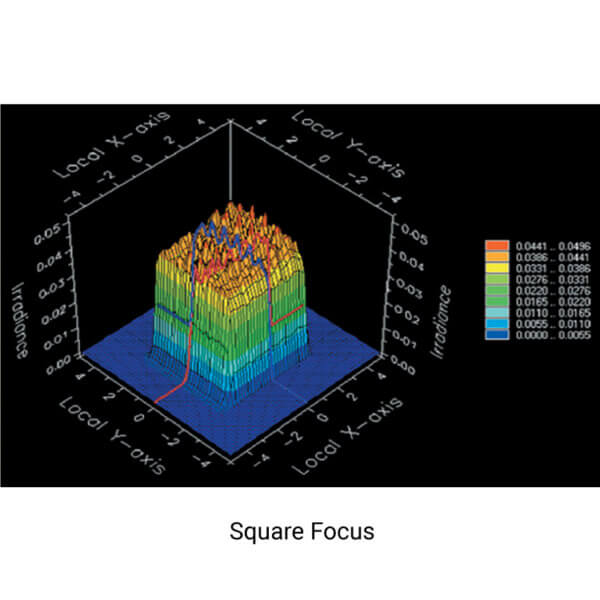

  • Przepuszczalne integratory wiązki generują względnie płaskie profile natężenia.
  • Zintegrowane wiązki mogą być kwadratowe lub prostokątne.
  • Rozmiary skupionych wiązek są stosunkowo duże – 2 mm i więcej – są idealne do spawania i obróbki termicznej.
  • Stopień integracji zależy od niespójności wiązki lasera.
  • Najlepiej współpracują z wiązkami laserowymi o słabej spójności wiązki.
