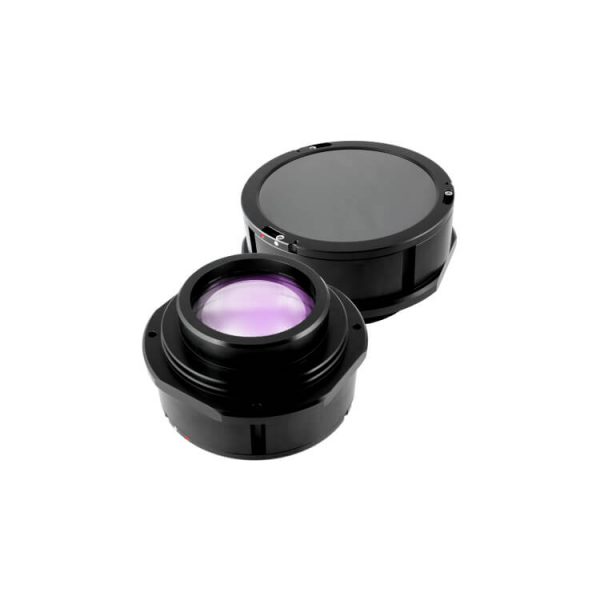

Soczewki skanujące F-Theta 1μm

Firma II-VI wprowadza soczewki skanujące dla długości fali 1μm, które łączą właściwości optyczne bazujące na materiałach wielospektralnych, siarczku cynku i szkle kwarcowym, pozwalając na szybsze przetwarzanie mikroskopijnych materiałów dla wielu zastosowań, włącznie ze spawaniem i cięciem laserem o dużej mocy.

Spawanie i cięcie laserem o dużej mocy

Soczewki wykonane z wielospektralnego materiału na bazie siarczku cynku mogą być wprowadzone do projektu, a dzięki ich doskonałej przewodności cieplnej, obniżonej zmianie skupienia wskutek temperatury i stosunkowo wysokiemu współczynnikowi załamania, pozwalają ograniczyć liczbę wymaganych układów optycznych.

Asferyczne właściwości materiałów wielospektralnych na bazie siarczku cynku, szkła kwarcowego i innych szkieł optycznych skutkują wzrostem jakości i ograniczają aberracje.

Dostępne powłoki tlenkowe o bardzo niskiej wartości pochłaniania w technologii Ion-Beam Sputtered (IBS) odpowiadają na potrzeby zastosowań o największej mocy.

Soczewki skanujące F-Theta 1μm

Firma II-VI, oprócz soczewek skanujących do spawania w dużej mocy, oferuje również soczewki składające się z jednego lub wielu elementów, przeznaczone do znakowania, grawerowania i cięcia laserowego powyżej 1 kW. Te soczewki są zoptymalizowane do szerokich kątów i długich ogniskowych, co sprawia, że są idealne do zastosowań wymagających dużych obszarów skanowania.

Rozmiary plamki mieszczą się pomiędzy 10μm a 40μm, a wariacja rozmiaru plamki to ≤5%.

Projekty mogą być telecentryczne i wyprowadzać wiązkę padającą prostopadle na płaszczyznę obrazu, minimalizując zniekształcenie plamki.

Przestrzenie kwadratowe mogą mieścić się pomiędzy 20 mm a 350 mm.

Soczewki pojedyncze mogą być nieoprawione lub oprawione, a niestandardowe oprawki są dostępne na zamówienie.

Możliwość zamówienia niestandardowych projektów soczewek. Więcej informacji można uzyskać poprzez kontakt z reprezentantem handlowym firmy II-VI.
